圖1SGM58031功能框圖

SGM58031是圣邦微電子推出的超小尺寸、超低功耗，并帶有內部電壓基準的16位Sigma-Delta（Σ-Δ）型模數轉換器，3V~5.5V工作電壓，非常易于配置。即便是初出茅廬的工程新手，也可以輕松地獲得所需的測量精度。

SGM58031適用范圍涵蓋傳統的工業和醫療用儀器儀表、工業現場變送器和傳感器，以及各種溫度、壓力、電壓、電流等低速信號精密信號采樣模塊，可用于實現溫度測量、工廠自動化與流程控制和電池監測等多種功能。

SGM58031性能參數

·      支持4通道單端輸入或2通道差分輸入

·      集成PGA，可選增益2/3、1、2、4、8和16

·      內部/外部參考源寄存器配置可選

·      峰-峰值有效位數16位

·      集成ADC轉換結果數字比較器，可自由設置上下限

·      休眠模式下功耗0.8μA

·      MSOP-10和TDFN-3×3-10L兩種封裝可選

SGM58031典型應用

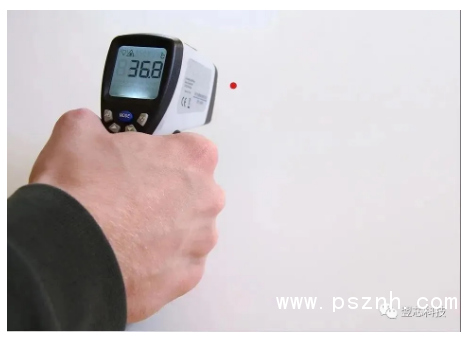

基于熱電堆傳感器的額溫槍測溫方案

圖2 熱電堆傳感器測溫

惠斯通橋測量方案

圖3 惠斯通橋測量參考電路

RTD測量方案

圖4 RTD測量參考電路

此外，圣邦微電子還推出了同系列產品SGM58200。

SGM58200是與SGM58031管腳兼容的24位Sigma-Delta（Σ-Δ）型模數轉換器，最高有效位數可達20.8位。

圣邦微介紹：圣邦微股票代碼300661,專注于高性能、高品質模擬集成電路的研發和銷售，是目前A股上市唯一專注于模擬芯片設計且產品全面覆蓋信號鏈和電源管理兩大領域的半導體企業。

上海翌芯介紹：上海翌芯電子科技有限公司成立于2013年，是一家年輕又充滿活力的專業芯片代理商和系統解決方案提供商，目前公司員工中30%為技術開發人員。翌芯電子代理圣邦微電子，杭州晶華微電子, SIMCOM芯訊通無線模塊，上海芯圣MCU,恒泰柯MOSFET，拓爾微電子，晶發半導體SRAM/SDRAM/DDR等國內外高品質電子零部件。
