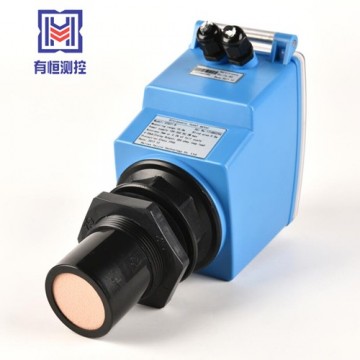

污水池/河道監測4-20mA信號輸出超聲
現場顯示型智能渦街流量計
上海水流量開關廠家直供
高精度外夾式超聲波流量計廠家供應
石家莊超聲波明渠流量計
上海明渠流量計
上海有恒UHGF法蘭連接齒輪流量計
上海有恒UHPH-200D型工業在線PH計
二線制三線制超聲波液位計生產廠家
消防水池專用投入式液位計
- 產品型號：
- UH-LUGB
- 品牌：
- 上海有恒測控
- 包裝：
- 紙箱包裝

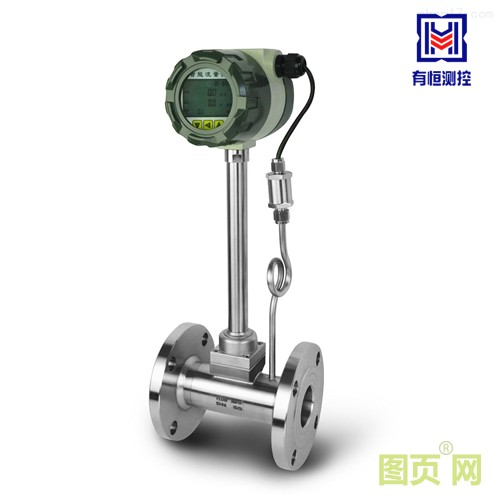

渦街流量計是基于卡門渦街原理研制的一種自然振蕩型流量計，原理是將一個非流線型流量元件垂直插入管道流體之中，當流速足夠大時，在流量元件的下游就回產生旋渦，并且產生的旋渦頻率與介質流速在很寬的范圍內成線性關系。 與此同時與渦輪流量計相比，渦街流量計沒有可動的機械零件，壽命長維護量較小，儀表系數穩定，容易在各種工作環境中保證壓力、溫度、粘度等參數的影響，并且節流裝置還必須與壓差變送器配套使用-安裝=-維護極其麻煩，費用也較高。上海有恒測控UH-LUGB渦街流量計可以測量蒸汽、空氣、一般氣體及液體的體積流量和質量流量，廣泛用于石油、化工、熱力、紡織、電力、環保及市政建設等行業。
主要功能及特點：
1、具有較寬的測量量程范圍，測量精準度高，壓損小具有高可靠性和長期穩定性。
2、結構簡單，安裝維護方便，無可動部件，無機械磨損。
3、全新的外觀設計，標準出口級英文表頭顯示，完全替代了英文代碼模式。本體采用精密鑄造工藝，外形美觀，耐高溫抗腐蝕性極強。
4、常用信號有脈沖或者模擬信號，信號穩定，抗干擾性能強悍。
主要技術參數
1、測量介質：液體、一般氣體、蒸汽
2、公稱通徑：DN15～DN300（滿管式）、DN150～DN2000(插入式)、DN2000以上口徑協議供貨
3、介質溫度：-40～100℃（常溫）、-40～250℃（中溫）、-40～320℃（高溫）、-40～350℃（超高溫）
4、公稱壓力：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)
5、精 度：±1%R，±1.5%R（滿管式）；±1.5%R，±2.5%R（插入式）
6、供電電源：+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二線制電流輸出型）、3.6V鋰電池、雙供電
7、本體材質：304(其它材料協議供貨)
8、防護等級：IP65(其它防護等級協議供貨)
9、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。
安裝要求：
1、安裝場所應不能有強烈震動和強磁場干擾。泵或閥等引起的管道震動將造成測量錯誤的可能，嚴重甚至影響儀表的正常測量，需在其上下游2D處加設管道緊固裝置，支撐管道或者用軟管隔離，加強抗震效果。
2、避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施，在測量蒸汽等高溫介質時，為防止轉換器溫度過高應進行隔熱處理，確保流量計外殼暴露在外，以便熱量向外輻射，防止儀表電子部件溫度過高影響流量計壽命。
3、避開高溫環境和強腐蝕氣體環境。若必須安裝須有通風措施。
4、防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所，傳感器和變送器應有可靠接地，防爆底線不得與強電系統保護接地共用。
5、流量計應避免安裝在架空較長的管道中上，由于管道的下垂容易造成流量計與法蘭間的密封泄露。若必須安裝時，須在流量計的上下游2D處分設管道支撐點。
6、儀表最好安裝在室內，安裝在室外應注意防水，防潮及防曬，使用防護罩遮陽，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
7、流量計應避免安裝在閥門出口較近位置，否則閥門的開關會影響流量計壽命，嚴重時會損壞流量計。為方便維修，應安裝旁通管道特別是某些產生過程中不能中間停止流體的場合。
8、請保證管道內介質處于滿管狀態，流量計可以安裝在水平或者垂直管道上，如果安裝在垂直管道上，被測介質是液體時須自下往上流動。
9、流量計的上游不應設置流量調節閥，而是把流量調節閥放在流量計的下游。
10、儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精準度。
安裝使用注意事項
1、流量計的流向箭頭方向應于管道內流體流動的方向一致。
2、安裝流量計的管道要符合本說明書規定的前后直管段（如下3.儀表管道安裝要求），否則會影響流量計的測量精度，嚴重時會損壞流量計。
3、安裝流量計時，在電焊法蘭或者管道的過程中，流量計須不在管道上，以免損壞流量計的內部配件。
4、流量計運行前仔細檢查流量計的安裝及接線等是否正確無誤。
5、如是DC24V供電的流量計，務必先提前用萬用表檢測DC24V的供電電源是否含有交流電成分，如含有交流電成分則千萬不要接線，會造成線路板燒壞，無法使用；請務必保證供電電源是DC24V。
6、接通電源后觀察液晶屏幕是否有流量顯示。
7、緩慢打開閥門，打開時間不小于2分鐘，到一個較小的壓力時停止，觀察傳感器周圍是否有泄漏現象，并觀察液晶屏幕是否有流量顯示。
8、若情況正常，則開大閥門，穩定一段時間后，觀察液晶屏幕顯示的流量是否正常。
