品牌：

上海有恒

型號：

UHMQ-F

包裝：

紙箱包裝

巴歇爾槽明渠流量計是明渠流量測量的輔助設備，水利實驗，巴歇爾槽又稱巴氏槽。巴氏槽的優點：幾乎不受管壁粗糙度等條件變化的影響，測量值的長期變化小；巴歇爾槽的水頭損失在非滿管流儀表中屬于較小的，水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小。


巴歇爾槽明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。智能明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。超聲波明渠流量計除圓形外，還有U字形、梯形、矩形等多種形狀。

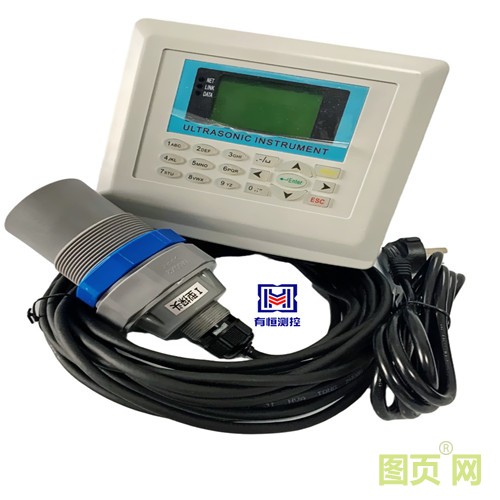

本產品技術參數
1、工作電壓：AC220V或DC12~24V
2、主機外形尺寸：240mm×184mm×110mm；
3、累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）
4、瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）
5、探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）
6、測距精度：±0.25%F.S（示探頭而定）
7、鍵盤：16位鍵盤操作
8、信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485

產品特點
（1）流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據。
（2）操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。
（3）儀表控制功能強大，四路繼電器信號輸出，易連接常用執行機構（電動機等）；
（4）根據工況要求，探頭可選IP68、防腐/爆、小盲區高精度型、超低功耗、大量程等特殊型號產品；
（5）內置遠程通信模塊，可訂制各種通信協議。
（6）適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。
（7）超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。
（8）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。

1、儀表安裝

流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。掛在墻上時，儀表后面有四個掛孔，尺寸參見圖六。儀表盤上先用四個螺栓擰在相應位置，待表盤固定在墻壁上后，再利用這四個釘將表掛上。參見如圖十四。如室內條件不好或必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋。

2、安裝探頭

超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面。可以用水平尺放在探頭上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置(圖十五的La)；三角堰、矩形堰在上游一側，距堰板3～4倍最大過堰水深處。安裝探頭時，要注意超聲波的盲區。最高水面距離探頭底面要大于0.4m，相當于校正棒的下端離最高水面不能小于0.1m。安裝探頭的探頭支架，應在加工量水堰槽時做好。也可直接用角鋼做橫梁，把探頭裝在橫梁上。儀表探頭的超聲波有一定張角，大約15°。安裝探頭時要使聲波傳播路徑上不能有多余的反射面。當量水堰槽水位觀測點處，水面波動劇烈影響水位測量時；或需要提高水位測量精度時，可以使用靜水井。靜水井的構造如圖十九。由于連通管的作用，靜水井內的水位與量水堰槽內水位相同。要求靜水井為方形，內尺寸以0.5～1米見方為好。

3.安裝量水堰槽
安裝量水堰槽須注意幾個問題，否則影響測流精度：
①. 量水堰槽的中心線要與渠道的中心線重合，使水流進入量水堰槽不出現偏流。

②. 量水堰槽通水后，水的流態要自由流。三角堰、矩形堰下游水位要低于堰坎（參見圖十九）；巴歇爾槽的淹沒度要小于“巴歇爾槽參數”的臨界淹沒度（參見圖二十）。

③. 量水堰槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入量水堰槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

④. 量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段。
