產品概述：

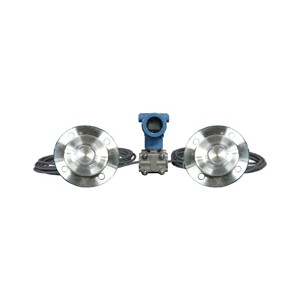

PCM3051C 系列智能壓力變送器采用當今最成熟的電容傳感
器制造技術，整機經過嚴格組裝和調試而制造出來的系列化產
品，該產品在外觀及性能上達到了國際先進性水平。該產品采用
全隔離電路技術設計，可準確測量表壓、絕壓、流量、真空度、
液位和密度。
性能參數：
量程范圍 -100kPa…0～0.2kPa…40MPa
壓力類型 表壓、絕壓、差壓
供電輸出 4～20mA、4～20mA+HART®協議(10.5V～36V，一般 24V)
精度 ±0.3(typ.)；±0.5%FS(max.)
零點溫漂 ±0.25%FS/55℃
滿量程溫度影響 ±0.5%FS/55℃
環境溫度 -30℃～80℃；帶液晶表頭-30℃～70℃
介質溫度 -40℃～104℃
儲存溫度 -40℃～85℃
絕緣電阻 ≥100MΩ/500VDC( 200MΩ/250VDC)
防護等級 IP65
隔爆等級 Exd II BT6 Gb
靜壓范圍 DP 13.8MPa；HP 25MPa；RD 6.9MPa
過壓極限 AP/GP/RG 13.8MPa；DP/HP/RD 同靜壓范圍
長期穩定性 ±0.2%FS/年
2 www.wtsensor.com
結構特性
膜片材質 316L(316L 噴四氟、哈 C、鉭只適用法蘭平膜系列產品)
排氣/排液閥 316 不銹鋼
O 型圈 丁腈橡膠（與測量介質接觸）
灌充液 硅油
法蘭和夾塊 304 不銹鋼
殼體材料 壓鑄鋁環氧樹脂涂層
電氣接口 M20×1.5、NPT1/2
工藝接口
M20×1.5 帶焊管、304 三閥組 M20×1.5 帶焊管
NPT1/4(F)、304 三閥組 NPT1/4(F)、NPT1/2、NPT1/2(F)
G1/2 帶焊管、G1/4
重量 3.5kg(不包含選件)
特點：
■ 采用金屬電容式傳感器
■ 寬量程覆蓋 0-0.2kPa～40MPa
■ 兩線制，4～20mA 模擬輸出，
HART® 協議數字通訊
■ 智能 LCD 液晶表頭帶背光
■ 兼有遠傳和本地零點、量程調整
■ 品種齊全，精度高，穩定性好，
阻尼可調，抗單向過載能力強
■ 隔爆殼體結構，抗變頻干擾能力強
■ 無機械傳動部件，堅固抗振
■ 價格比同類進口儀表低廉
用途及行業：
■ 石油、化工、冶金、電力、食品、
造紙、醫藥、機械制造、科學實驗和航
空軍用等行業的過程控制領域
