電 源：

220V.AC±15% 50Hz

功 耗：

小于5W24VDC?±15%

輸 ?? ?出：

24V.DC/1A；220V.AC/3A

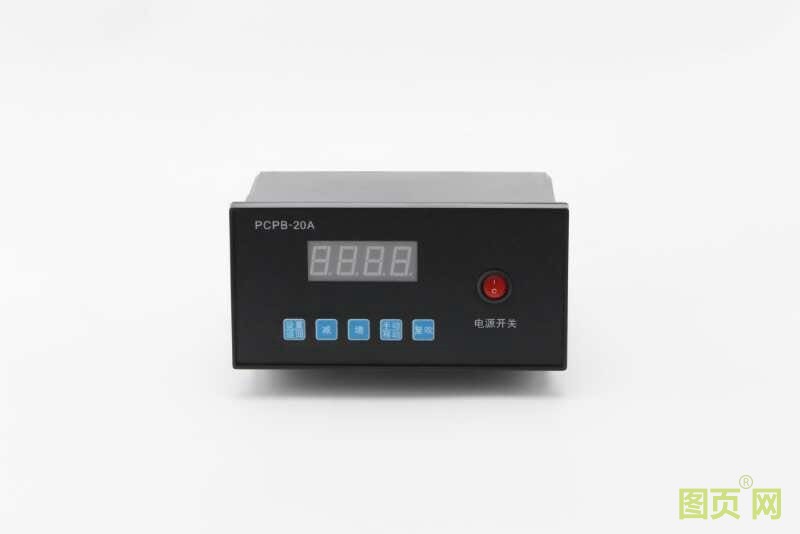

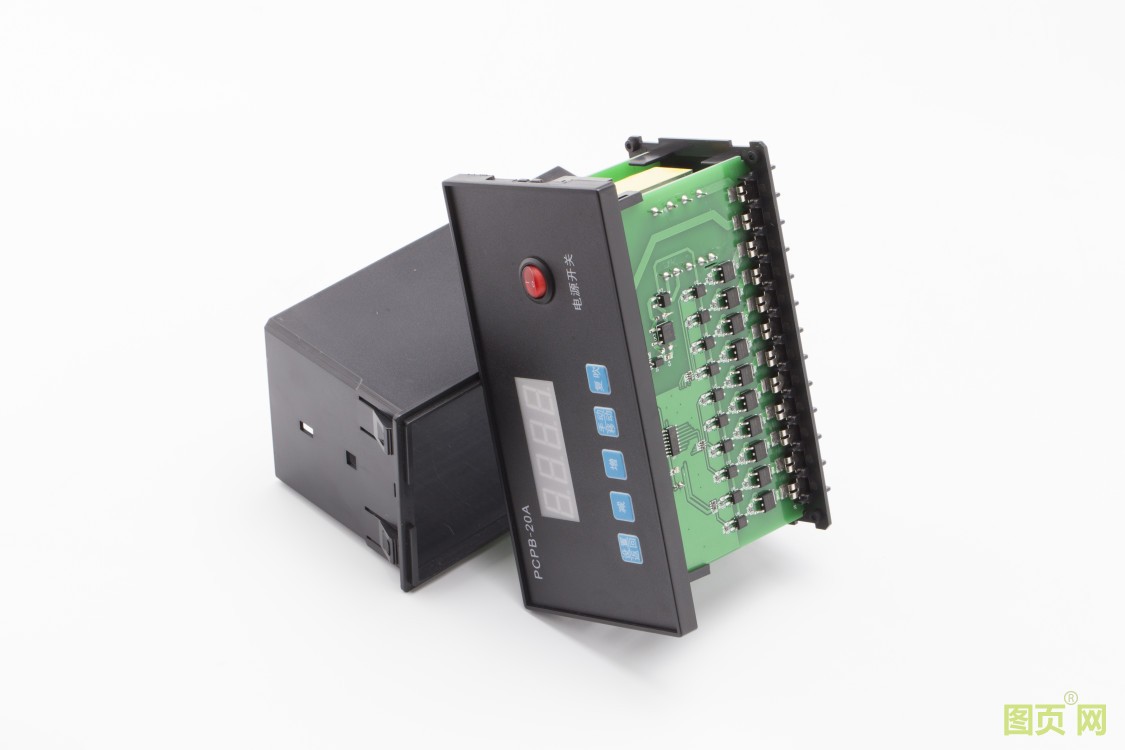

AM-P02系列脈沖噴吹控制儀概    述

AM-P02系列脈沖噴吹控制儀是脈沖袋式除塵器噴吹清塵系統的主要控制設備。它的輸出信號直接控制脈沖電磁閥，控制壓縮空氣對濾袋循序噴吹清塵，使除塵器的阻力保持在設定范圍內，以保證除塵器的除塵效果。

AM-P02系列脈沖噴吹控制儀有三款產品，分別可輸出最多8路、16路和32路控制信號，輸出的脈沖寬度和脈沖間隔可通過面板按鍵隨時調整。每一款產品都可以通過面板按鍵來設置脈沖噴吹控制儀的實際輸出路數。

AM-P02系列脈沖噴吹控制儀技術指標

◆ 電    源：220V.AC±15% 50Hz；    ◆ 功    耗：小于5W24VDC ±15%          ◆ 輸    出：24V.DC/1A；220V.AC/3A

◆ 脈沖間隔：1～99 秒可調            ◆ 脈沖寬度：10～910毫秒可調

◆ 使用環境：環境溫度-25～60℃       ◆ 外形尺寸：160（寬）80（高）140（深）相對濕度≤95% RH       ◆ 安裝方式：卡入式安裝，無需支架

◆重    量：600g                     ◆ 開孔尺寸：152±₀^0.7×76±₀^0.7

AM-P02系列脈沖噴吹控制儀參數調整1、按住SET鍵不放，3～5秒鐘后脈沖噴吹控制儀顯示“00”，開始進入設定狀態；

2、按一下SET鍵，脈沖噴吹控制儀顯示為“1”，此時進入脈沖輸出路數調整狀態；

3、再按一下SET鍵則顯示“××”（如“06”為輸出6路），此時按▲鍵可增加輸出路數，按▼鍵則減少輸出路數；

4、再按一下SET鍵，脈沖噴吹控制儀顯示為“2”，此時進入脈沖間隔調整狀態；

5、再按一下SET鍵則顯示“××”（如“07”為脈沖間隔為7秒），此時每按一次▲脈沖間隔就增加一秒；每按一次▼鍵，脈沖間隔就減少一秒；

6、再按一下SET鍵，脈沖噴吹控制儀顯示為“3”，此時進入脈沖寬度調整狀態；

7、再按一次SET鍵則顯示為“××”，當前脈沖寬度為顯示數××10ms，此時，每按一次▲，脈沖寬度增加10ms；每按一次▼鍵，脈沖寬度減少10ms；

8、以上參數調整好后，按SET鍵，顯示為“4”，再按一次SET鍵，顯示“01”，脈沖噴吹控制儀從第一路開始循環工作，參數調整結束。

9、在運行過程中，按RESET鍵，噴吹控制儀將顯示“01”，且從第一路開始工作。

10、在運行過程中，按一下PAUSE鍵，將暫停噴吹儀工作，再按一次PAUSE鍵，脈沖噴吹儀繼續工作。該功能可以步進檢測每一路脈沖電磁閥是否工作正常。
