一、基本原理

壓力的定義是在一定面積上的力與該面積的比值，核心部件是一個準確度極高的活塞系統組件，通過在該組件上加載砝碼產生測量所需的壓力。活塞缸和活塞桿均由碳化鎢制成，這種材料具有極低的受壓變形量和受熱膨脹系數，保證活塞的橫截面具有良好的線性度，使本儀器準確度非常出色。

儀器直接通過定義（P=F/S）測量壓力，且活塞系統選用優質碳化鎢材料，使本儀器具有極小的測量不確定度和有效期大于5年的長期穩定性。

二、活塞式壓力計使用環境和選型參數

1、使用環境：

環境溫度：（20±1）℃

相對濕度：85%以下的恒溫室

電源電壓：AC 220V

頻    率：50HZ

使用時應無影響計量性能的機械振動

2、活塞式壓力計的選型參數

XyQ-60型活塞式壓力計

砝碼配置表

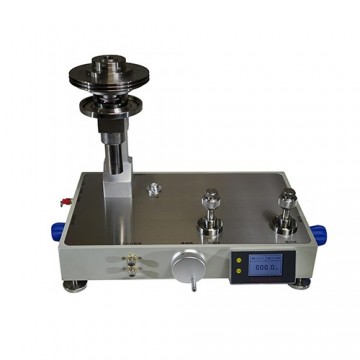

三、氣體活塞式壓力計的功能特點

1.氣體活塞式壓力計采用干燥純凈空氣或者純凈氮氣作為氣源，被檢設備不受污染，主要針對清潔實驗室、醫療行業產品以及污染防護等級較高的產品等，安全要求較高的檢測場所設計，更加簡單，更加安全。

2.專利活塞系統支架組件，活塞系統使用更加穩定。

3.產品升級增加進氣流量控制閥，更加細致精準控制進氣的流量，避免進氣量過大對活塞系統，被檢儀器產生不可避免的損壞。

4.顯示部分進行升級，采用3.5寸彩色液晶屏觸摸顯示系統，增加溫度、濕度、壓力（可轉換MPa,kPa,psi,bar）顯示等功能。

5.調壓系統性能優于油壓的調壓系統，加壓過程輕松，且不易漏壓，免于維護。

6.活塞壓力計配了高精度壓力傳感器（可轉換MPa,kPa,psi,bar），實時顯示壓力數值。

7.活塞壓力計進氣閥和泄壓閥升級為流量控制閥，使用更加輕松方便。

8.配有兩個表座快速接口（M20×1.5），帶有截止閥（客戶選配），可進行密封性試驗使用。

9.表座截止閥（客戶選配）、調壓器免維護，操作輕松。手柄設計合理，根據手握姿勢個性化設計。

10.主機殼體采用12mm厚的鋁合金板材，堅固、穩定。

四.相關資質和證書

1.GB/T19001-2016/ISO 9001：2015質量管理體系認證證書，

2.ZL 2018 3 0657812.2《活塞壓力檢測裝置》外觀設計專利證書

3.ZL 2018 2 1937109.8《壓力計活塞組件及活塞式壓力計》實用新型專利證書

4.ZL 2018 2 1956666.4《活塞式壓力計》實用新型專利證書

5.ZL 2019 3 0474354.3《左顯活塞式壓力計》外觀設計專利證書

6.ZL 201 3 0376500.9《高壓活塞式壓力計》外觀設計專利證書

7.ZL 2019 2 0660375.9《流體壓力計活塞組件及活塞式壓力計》實用新型專利證書

8.ZL 2020 2 0812879.0《氣體活塞式壓力計活塞系統組件支架》實用新型專利證書
