電壓：

380V

電機：

3KW

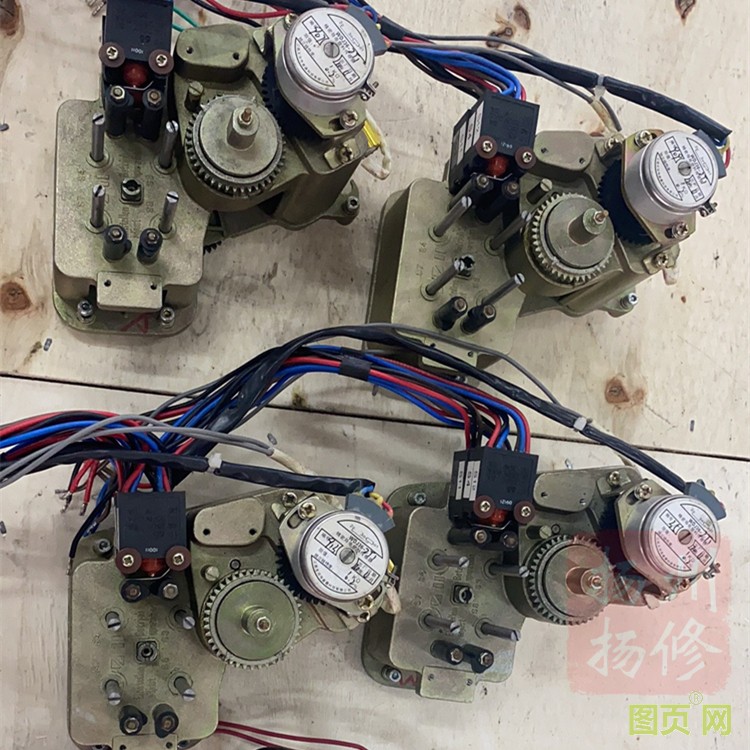

電動執行器計數器專用計數器；

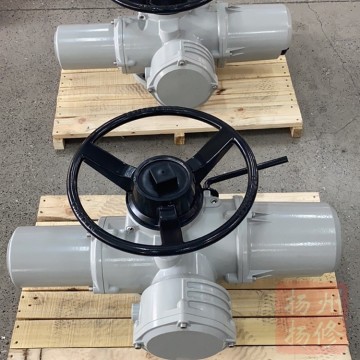

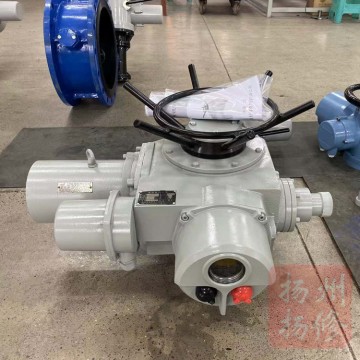

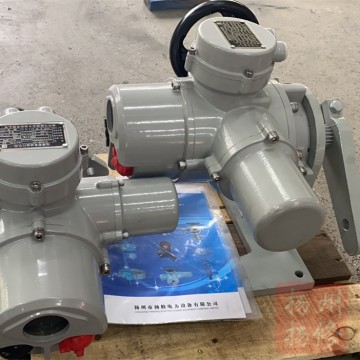

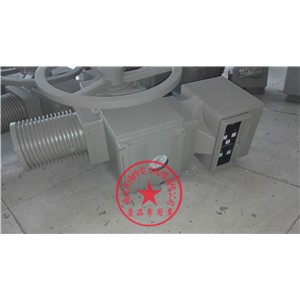

整體控制式電動執行機構（以下簡稱 LK）是在 2SA3 開關型電動執行機構的基礎上，

增加了電氣控制部分，即 LK 型功率控制部分，將機械傳動與電氣控制集為一體而構成的，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制。

電控部分由薄膜按鍵面板、功能板、開度模塊、電源及插件板和交流接觸器等組成，

電控部分通過插件及緊固螺栓和電動執行機構連接，可方便拆卸或更換；也可實現分體

 控制。

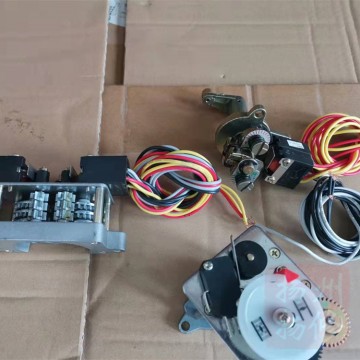

  電動執行器計數器專用計數器；


二、主要技術參數

電源：AC380V 50Hz 三相三線制閥位信號：輸出 4～20mA（或 0～20mA）防護等級：IP67

環境溫度：-20℃ ～ +60℃

輸出功率：0.030～15kW

三、操作

LK 可分別在“遠方”或“就地”狀態下操作，當每次接通電源后均處于“遠方”狀

態，如果需要進行“就地”操作時，按一下“就地”按鍵，將“遠方”狀態切換至“就

地”狀態，此時，“遠方”狀態指示的綠色發光管熄滅，“就地”狀態指示的紅色發光管

亮，遠方操作的“開、關、停”按鍵不起作用，只能在就地操作面板上操作“開、關、

?！卑存I。

在開啟閥門過程中，紅燈閃，綠燈亮；

在關閉閥門過程中，綠燈閃，紅燈亮；

閥門處于“全開”位置，紅燈亮，綠燈滅；

閥門處于“全關”位置，綠燈亮，紅燈滅。

“就地”操作結束后，應按一下“遠方”按鍵切換至“遠方”操作狀態；
電動執行機構的調整可參照《2SA3 多回轉電動執行機構使用說明書》，說明書編號是

YXDZ-S-001，電氣接線見電氣接線圖。
