產品型號：

UHZ

品牌：

上海有恒測控

包裝：

紙箱包裝

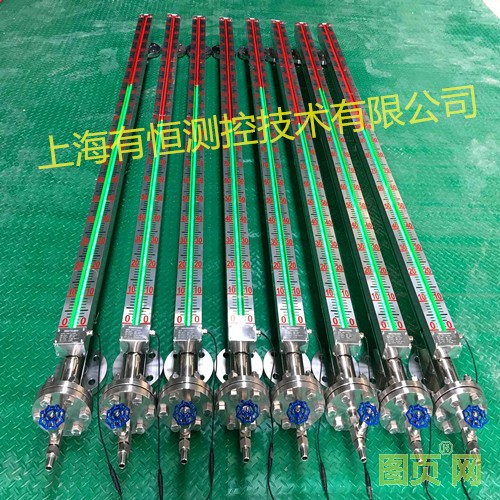

上海有恒UHZ系列磁翻板液位計是磁耦合式智能儀表，它的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子（簡稱磁性浮子）在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱（也成為磁翻板）的靜磁力耦合作用導致磁翻柱翻轉一定角度，進而反映容器內液位的情況。 配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的完美結合。

UHZ系列磁翻板液位計產品名稱：UHZ－SA|591磁性浮子液位計（基本型）

主要技術指標

測量精度：±1cm（翻柱直徑1cm）

測量范圍：0～300～20000mm

公稱長度：300-20000mm

介質比重：≥500Kg/m3

工作壓力：0.6；1.0；2.5；4.0；6.4；10Mpa

工作溫度：F：100℃；G：200℃；H：400℃

連接法蘭尺寸：DN20，PN2.5突面（4.0；6.4；10Mpa供選擇）；HG20592－97（其它標準可按用戶要求制造）

法蘭連接孔分布形狀：正方形

其它可選項：主體頂部、底部；液位變送器；磁性開關

注：1、如有特殊要求可在訂貨時提出。2、超過4000mm應加裝支撐架。測量管內不允許有焊渣、導磁性物質及其它雜物存在。

磁翻板液位計特點與應用

①浮子裝入測量管時，要注意標示箭頭，切勿倒置，

②液位計投入運行時，應避免液體急速進入測量管內，以防止浮子的快速上升，使指示管（板）跟蹤不靈。

③當液位計在高溫(>120oC )條件下長期使用時，如發現指示管（板）跟蹤不靈，首先應檢查磁鋼是否已退磁，如退磁應及時更換。

④對液體介質中含有懸浮雜質和親磁物質的場合，不宜用本液位計(因為這些雜質會對浮子組件造成卡阻)。

磁浮子液位計具有設計原理可靠、結構合理、長期使用性能穩定、規格齊全、本安防爆和耐腐蝕等特點。適用于復雜的工作環境，從低溫到高溫，從真空到高壓等領域，測量帶壓或常壓容器內液位的液位或界位。既可以現場指示，又可以實現信號遠傳、自動控制和調整指定上、下限報警。適用于低溫到高溫、真空到高壓等各種環境。主要應用于石油、化工、電力、制藥等行業工藝過程的液位、界位測量。
